齒條齒輪傳動系統：是什么？

齒條齒輪驅動系統由齒條（或“線性齒輪”）和小齒輪（或“圓形齒輪”）組成。齒輪齒條驅動器的齒可以是直齒也可以是螺旋齒，盡管由于其較高的負載能力和更安靜的操作而經常使用螺旋齒。對于齒條齒輪傳動系統，可以傳遞的最大力在很大程度上取決于齒距和小齒輪的尺寸。

這些系統是完善的線性驅動機構，可在極長的長度上提供高速行駛。它們通常用于大型龍門系統中，用于物料搬運，機械加工，焊接和裝配，尤其是在汽車，機床和包裝行業。

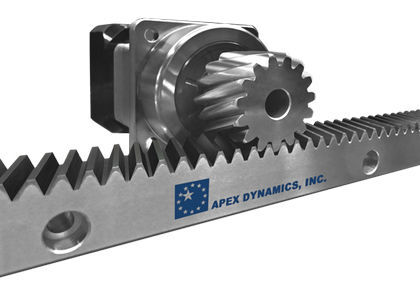

典型的斜齒輪齒條示例顯示了線性齒條和小齒輪。

齒輪齒條幾乎可以無限長地構造。盡管導向機構（例如異型軌或凸輪滾輪）可能是最大行程長度的限制因素，但機架段可以無限地連接。齒輪齒條系統可以通過以下兩種方式之一進行操作：使小齒輪（包括齒輪箱和電動機）運動并使齒條靜止，或者使小齒輪組件靜止并使齒條運動。

由于齒輪齒的嚙合，齒輪齒條傳動系統確實存在間隙。但是高精度螺旋齒條齒輪系統的齒距誤差在微米范圍內。還可以預裝齒條齒輪系統，以防止齒隙。

由于金屬對金屬的接觸以及齒輪齒之間的緊密間隙，潤滑對于齒條齒輪系統至關重要。建議將自動潤滑系統與齒條和小齒輪配合使用，以確保正確潤滑并避免性能下降甚至故障。

APEX是全球唯一一家嚴格按照以下規格生產機架的制造商：

所有尺寸的幾何公差
定義的直線度，平行度和垂直度
螺旋角和壓力角以及
定義公差的表面牙齒的粗糙度
定義了牙齒上的硬度和硬化層的厚度。

APEX還是世界領先品牌中的唯一一個，他們自己設計和生產齒條，小齒輪和齒輪箱，并提供協調一致的高質量變速箱，以滿足不同的工業需求。
